Entstapeln und Stapeln

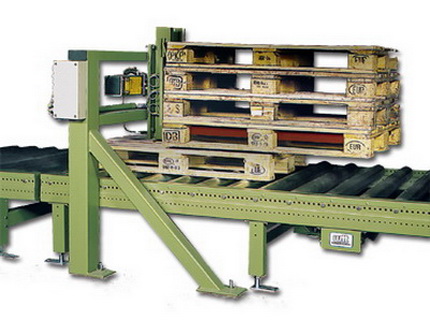

Hochleistungs-Paletten(ent)stapler

Hochleistungsstapler für Europaletten und Industriepaletten.

Besonderheit: Die Palettenzuführung kann aus jeder Richtung erfolgen. Die Palettenstapelabgabe ebenfalls. Die Fördertechnik und die Grundausrichtung des Staplers braucht lediglich entsprechend angepasst zu werden. Der Palettenstapler kann auch als Entstapler eingesetzt werden.

Kurzbeschreibung:
Gerüst in stabiler Profil-Stahlblechkonstruktion, mit an dem Gerüst angebauten Getriebebremsmotor. In das Gerüst eingebaut eine Palettenklammervorrichtung, mittels elektromotorisch betätigter Greifarme betrieben. Die Hubvorrichtung ist versehen mit Führungsrollen in Spezial-U-Profilen geführt. Der Hub erfolgt über eine durchgehende Welle mit Exzenterhebeln. 2 Stück Einlaufrollen über die Stapelhöhe vertikal angeordnet, zur Verbesserung des Stapeleinlaufes in den Palettenspender, verlängerte Aufnahmezinken für sichere Aufnahme auch schlechterer Paletten.

Leistung: bis 350 Paletten pro Stunde für Entstapel- und Stapelvorgänge

Der Hochleistungsstapler kann auch für Puffer-Aufgaben eingesetzt werden, also wechselnd Paletten aufnehmen und abgeben.

Stapler für Paletten mit bis zu 2500 mm Breite – schnell verstellbar

Dieser Palettenstapler kommt aus dem Bereich der Palettenherstellung. Er ist schnell verstellbar (10-15 s) und kann in Sonderausführungen Palettengrößen bis zu (BxL) 2500 x 3000 mm verarbeiten. Zusammen mit einem Wender können Paletten auch verschachtelt werden.

Die Palette wird mittels eines Kettenförderers in den Palettenstapler gefördert. Anschließend schwenken die mechanischen Arme nach unten, greifen die Palette und heben es hoch. Wenn die nächste Palette eingefördert wird, werden die bereits gestapelten Paletten auf der gerade eingelaufenen Palette abgelegt und diese mitsamt dem oben aufliegenden Stapel wieder angehoben, so dass eine weitere Palette einlaufen kann.

• Palettengrößen von 600 mm x 800mm bis 2.500 mm x 3.000 mm
• Verschachtelungen von Paletten mittels vorgeschaltetem Flip-Flop-Wender möglich
• Stapelung bis 20 Paletten Höhe
• 250 Paletten / Stunde

Palettenschwenkvorrichtung zur Entstaplung von verschachtelten Paletten

Dank einer einfachen aber hoch effizienten Paletten- Schwenkvorrichtung werden die Palettenstapel automatisch eingefördert, geschwenkt und in die Arbeitsposition getaktet. Der Mitarbeiter kann nun jede einzelne Palette begutachten, bewerten und anschließend einfach ohne Kraftaufwand freigeben. Auch verschachtelte Palettenstapel können so bearbeitet werden. Die Paletten- Schwenkvorrichtung ist für den Automatikbetrieb vorgesehen, es können also unverschachtelte und verschachtelte Palettenstapel gleichermaßen sicher entstapelt werden.

Funktionsbeschreibung:
Ein Palettenstapel wird mit einem Förderer in die aufrecht stehende Schwenkvorrichtung eingeführt. Nun wird der Stapel vollautomatisch um ca. 70° in die Arbeitsposition geschwenkt. Der Mitarbeiter kippt jetzt die obenliegende Palette auf den Arbeitstisch oder ein Förderband. Die Anlage taktet vollautomatisch vor, so dass immer eine Palette im Zugriff des Bedieners ist. Nach Entnahme der letzten Palette wird ein neuer Palettenstapel eingefördert und geschwenkt.

Im Automatikbetrieb werden alle Paletten unten abgezogen und optional in einem zweiten Schritt gewendet.

Einfach-Zinkenstapler

Einfach-Zinkenstapler: Palettenmagazin für unterschiedliche Palettenabmessungen.
Der Einfach-Zinkenstapler eignet sich vor allem für Puffervorgänge und geringe Palettenmengen. Er besteht aus einem Hubgerüst und einer Doppelzinke (ähnlich einem Gabelstapler).

Funktionsbeschreibung:
Die Palette fährt auf einem Förderer unter den Stapel der bereits gestapelten Paletten. Nun wird der Palettenstapel auf die unten stehende Palette abgesenkt. Der gesamte Stapel wird mittels des Transporteurs verfahren, so dass sich die Doppelzinke absenken kann. Der Palettenstapel fährt zurück auf die Doppelzinke. Die hebt den gesamten Stapel an und steht damit wieder für die Aufnahme oder auch die Abgabe einer Palette zur Verfügung.
