Die Nagelbrücke

Das Herz der Maschinen

Die Nagelbrücke ist das zentrale und komplexeste Bauteil der PALTEC-Maschine.

Die Brücke ist der Werkzeugträger der Maschine. In der Regel sind Nagelschussgeräte im Einsatz, es können aber auch Klammergeräte oder andere Werkzeuge angebaut werden.

Die Brücke wiegt ca. 700 kg und ist sehr robust. Gleichzeitig ist sie durch ihre offene Konstruktion leicht zugänglich. Sie wird von einem frequenzgesteuerten Antrieb über stabile Zahnriemen bewegt, wobei die gewünschte Position millimetergenau über einen Drehgeber erkannt und angesteuert wird.

Drei unterschiedliche Nagelbrücken-Typen stehen in den PALTEC-Maschinen zur Verfügung. Die Unterschiede finden sich insbesondere im Antrieb (Y-Achse) der Brücken und in den Möglichkeiten der Anbringung und Verstellung der Werkzeuge. 90% der zu fertigenden Produkte können mit allen drei Nagelbrücken-Typen hergestellt werden.

Details

Linear geführter Werkzeugträger
Antrieb durch frequenzgesteuerten Motor
Bis zu 16 Geräte montierbar, einfachste Verstellung und schneller Wechsel von Schussgeräten
Zusätzliche Werkzeuge wie Bohrer, Fräser oder Sägen installierbar
Mehrere Antriebsvarianten der Werkzeuge in Y-Richtung
Freie Schussgeräte-Auswahl (Größe der Nägel, Klammern, usw.)
Nagellängen von 18 mm bis 160 mm (maximal 220 mm)
Bis zu 5 Gruppen von Nagel-Schussgeräten
Nagelpunkte sind exakt einstellbar, leichte Programmierung
Schnelle Vernagelung durch gleichzeitigen Einsatz vieler Nagler
Material-Höhendifferenzen bis zu 30 mm werden toleriert
Schnelle Höhenverstellung der Brücke für unterschiedliche Produkthöhen
Schnellverstellung der Schussgeräte an der Brücke
Schnellwechsel der Schussgeräte durch einzigartiges Wechselsystem

Die Nagelbrücke NB-250

Die Nagelbrücke NB-250 ist einfach bedienbar, kostengünstig und effektiv. Zwei starke Pneumatik-Zylinder bewegen die Nagelbrücke.

Bis 5 Formatumstellungen pro Tag
Gute Verstellmöglichkeit der Nagler
Nagleraustausch einfach möglich
Bis zu 4 Stopp-Positionen in Y-Richtung
Einfache Höhenverstellung
Bis 8 Schussgeräte montierbar
Einsatz in der PALTEC-Serie 1000

Die Brücke NB-450

Die Brücke NB-450 ist schnell und leicht verstellbar. Ein hoch präziser Servo-Motor bewegt die Nagelbrücke. Sie zeichnet sich durch eine extrem hohe Flexibilität in der Verstellbarkeit der Nagelschussgeräte aus.

Bis 20 Formatumstellungen pro Tag
Schussgerät-Schnellverstellung
Schussgerät-Schnellwechsel
300 Stopp-Positionen in Y-Richtung

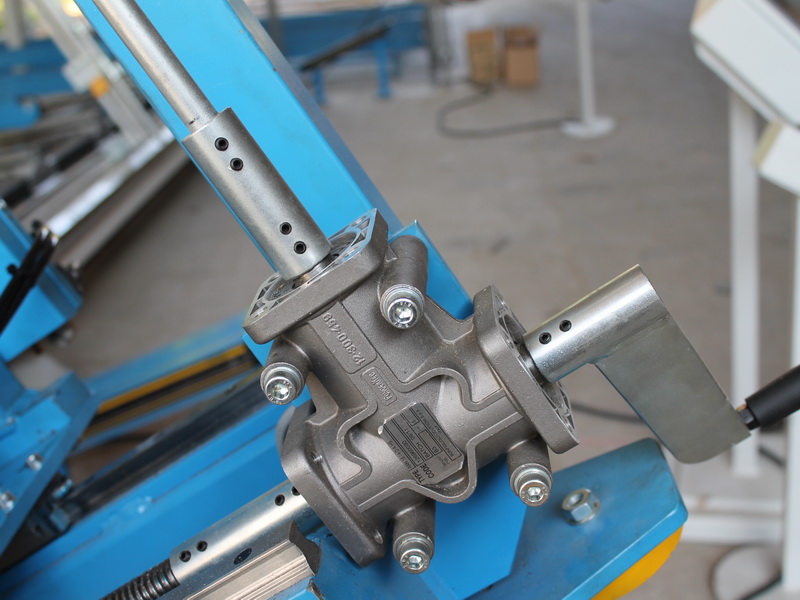

Parallele Höhen-Schnellverstellung
Bis 2×8 Schussgeräte
Optional: Bohrer, Sägen
Einsatz in den Serien 2000 und 3000

Die Brücke NB-650

Die Brücke NB-650 ist sehr flexibel und für komplexe Nagelmuster geeignet. 3 einzeln ansteuerbare Nagler-Paare agieren unabhängig voneinander.

Bis 80 Formatumstellungen pro Tag
Automatische Nagler-Einstellung
Abdeckung der gesamten Produktbreite mit allen Naglern
3×2 Schussgeräte für dreifache Nagelgeschwindigkeit
Abarbeitung komplexer, nicht wiederkehrender Nagelmuster
Optional: Bohrer, Fräser, Sägen
Einsatz in den Serien 2000 und 3000
