Montagemaschinen

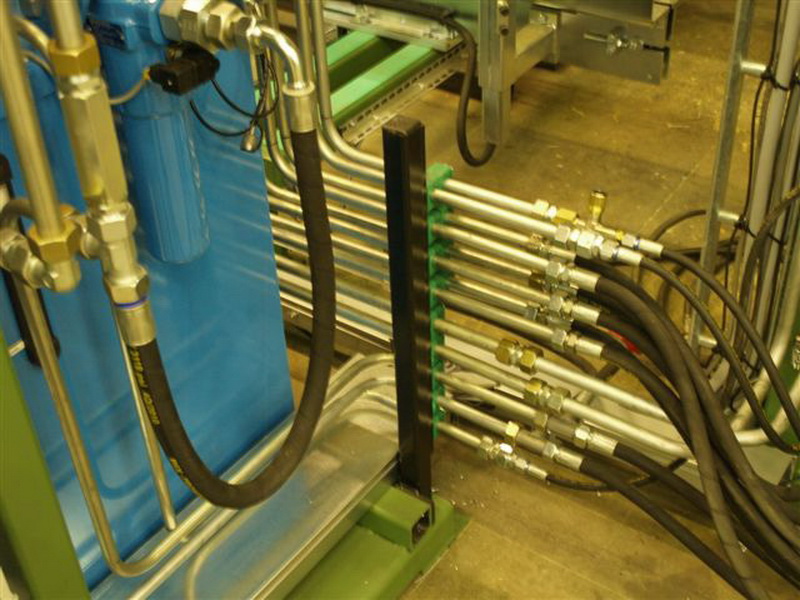

In der Montagemaschine werden Kufen und Decks vollautomatisch zusammengenagelt. Die Montagemaschine ist mit einer hydraulisch angetriebenen Nageleinheit ausgestattet und hat ein Sondermitnehmer-System für Kufen und für Decks. Fertige Kufen und fertige Decks werden in die Fördermaschine der Montagemaschine eingelegt und anschließend miteinander vernagelt. Während der Vernagelung können bereits neue Kufen und ein neues Deck eingelegt werden, so dass der folgende Vernagelungsvorgang unmittelbar danach ausgelöst werden kann.
Details der Maschine
  • Durchgangsbreite von 1.500 mm.

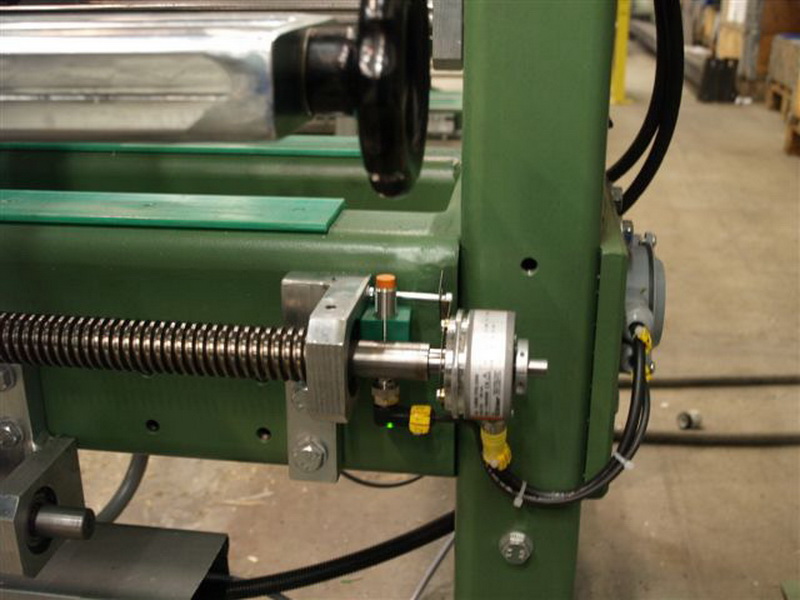

  • 3 Stück motorisch verstellbare Kanäle für die Kufen, der mittlere Kanal ist fixiert
  • Möglichkeit der Einstellung von Überhängen in Richtung der Palettenbreite
  • bedienungsfreundliches Eingabesystem
    • Plattformkonstruktionen für die Nutzung von Nagel-Großcontainern.
    • Nutzung von rechts oder links ausgerichteten Versionen zur flexiblen Gestaltung unterschiedlicher Anlagenlayouts.
    • Individuell abzustimmerder Grad an Automatisierung bis hin zur vollautomatischen Palettenproduktion.
    • Detektion, ob alle Nägel je Nagelvorgang abgeworfen wurden und automatische Korrektur durch automatische wiederholte Abwurfvorgänge.
Anlagentypen

Die Montagemaschinen sind sowohl als Rechtsläufer als auch als Linksläufer erhältlich und können so an verschiedene Anlagenlayouts eingepasst werden. Durch ihr modulares Design können sie in unterschiedlichen Konstellationen Teil einer Palettenherstellungslinie eingesetzt werden und können dabei auf den Grad an Automatisierung eingestellt werden, den Sie individuell wünschen oder benötigen.

Wir bieten zwei Typen von Standard-Montagemaschinen an. Die SSM-Montagemaschine wird per Hand bestückt und ist mit einem hydraulischen Positioniersystem für Kufen und Decks ausgestattet. Die SSM-P-Maschine hat hingegen zwei hydraulische Positioniersysteme und ist für die automatische Bestückung ausgelegt. In einer Produktionslinie läuft die SSM-P vollautomatisch ohne Mitarbeiter-Bedarf.

Vimeo

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von Vimeo.
Mehr erfahren

Video laden


Video: Modul zur Herstellung von Fensterpaletten. Die Paletten werden auf die Deckfläche gedreht. Anschließend werden von einem Kufenbrett-Aufleger die querliegenden Kufenbretter aufgebracht, in Position fixiert und vernagelt.
