Hochleistungs-Deckmaschine mit Deckstapler (bei Montage)
kleine Deckmaschine - Zuführung Deck- und Querbretter
Draufsicht auf Quer- und Deckbrettmagazine und Brettführungen
Abwurfmechanismus Deckbretter
Antrieb Nietplatte
Ausgabeseite der schnell verstellbaren Querbrettmagazine
Brücke mit Nagelbox
Blick von hinten in ein schnell verstellbares Querbrettmagazin
Detailansicht hydraulische Nagler und Nietplatte

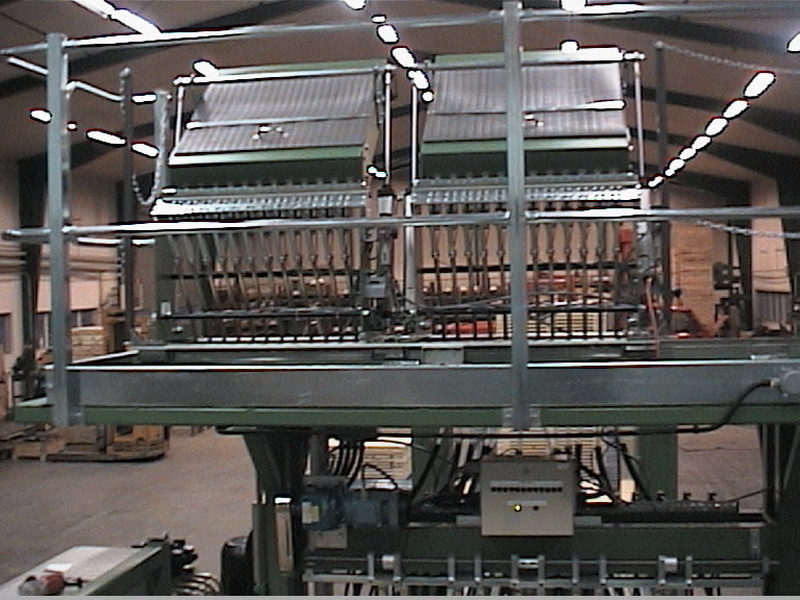

Doppel-Nagelbox Deckmaschine
Hydraulikaggregat Deckmaschine
Nagelabwurf Nagelbox, hier Doppel-Nagelbox
Nagelkasten von oben
Nagelnox Abwurfbereich
Kontroll-Panel Nagelabwurf
Bedienpult Deckmaschine
Deckmaschinen vernageln Querbretter mit Deckbrettern zu kompletten Decks. Die Querbretter werden aus den Magazinen mittels Mitnehmern in die richtige Nagelposition gefördert. Die Deckbretter liegen ebenfalls in Magazinen und werden mit gesonderten Transporteuren in die Nähe der Nagelpositionen gefördert. Spezielle Mitnehmer positionieren die Deckbretter dann exakt in der Nagelposition. Mittels dieser zweistufigen Vorrichtung der Zuführung der Deckbretter wird eine höhere Kapazität bei der Herstellung von Decks erreicht.
Es ist möglich, aus zwei Deckmagazinen zwei unterschiedliche Typen von Deckbrettern zu verarbeiten (zum Beispiel unterschiedliche Breiten oder unterschiedliche Qualitäten). Die Deckbretter können relativ zueinander unterschiedlich und sehr exakt positioniert werden, so dass sie z.B. auch ohne Zwischenräume vernagelt werden können.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von Vimeo. Mehr erfahren
Die Deckmaschinen sind sowohl als Rechtsläufer als auch als Linksläufer erhältlich und können so an verschiedene Anlagenlayouts eingepasst werden. Durch ihr modulares Design können sie sowohl als autonom arbeitende Einzelmaschinen als auch zusammen mit abfördernden Transporteuren eingesetzt werden. Außerdem können sie aber auch als Teil einer Palettenherstellungslinie eingesetzt werden und können dabei auf den Grad an Automatisierung eingestellt werden, den Sie individuell wünschen oder benötigen. Jede unserer Deck-Maschinen kann in Kombination mit einer zweiten Kufenbrett-Nagelmaschine zu einer effektiven Kantholzpaletten-Linie zusammengestellt werden.
Die Deckmaschinen sind als Typ DM (Deckmaschine)und SDM (Speed-Deckmaschine) erhältlich. Die SDM-Maschine hat gegenüber der SM-Maschine ein zweifach gestaffeltes Fördersystem für die Deckbretter. Beide Deckmaschinen verfügen über ein hydraulisches Nietsystem und jeweils ein doppeltes (gestaffeltes) Fördersystem für die Querbretter oder Kanthölzer.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von Vimeo. Mehr erfahren
Die Vernagelung der Decks erfolgt wie bei allen Maschinen mit hydraulischen Spezial-Nageleinheiten. Die Nägel werden genietet, dabei werden die Nägel für eine bessere Stabilität quer zur Faserrichtung der Querbretter umgelegt. Fertiggestellte Decks werden nach hinten aus der Maschine ausgegeben und können dann von dem nächsten Bearbeitungsaggregat übernommen werden.
Die Nagelung und weitere Antriebe der Maschine erfolgen hydraulisch. Die Deckbrettmagazine und er der Nagelabwurf erfolgen pneumatisch. Die Maschine wird über eine SPS angesteuert und über einen Touchscreen-Monitor können schnell und effektiv Befehle und Programmierungen eingegeben werden.
Video: Schnellverstellung der Nagelkästen auf der Nagelbrücke zum Tausch unterschiedlicher Nagelsorten.
